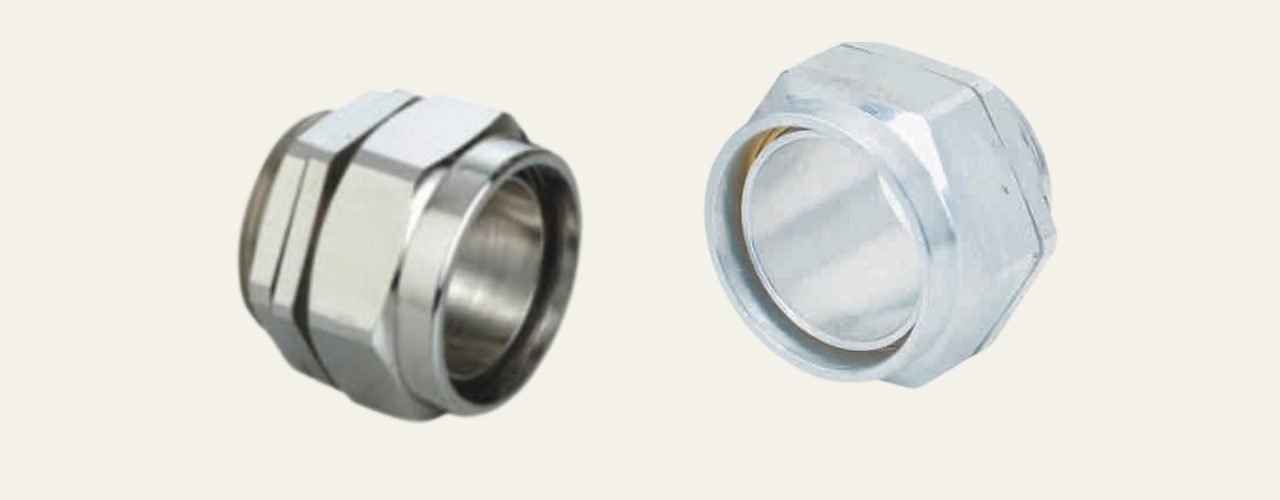

Alco Cable Gland
Application:
Provides mechanical cable retention & electrical continuity via armoured wire termination in dry indoor areas for all types of SWA cables.
Features:
Armoured Ring
Material: Aluminium
Ingress Protection: IP 66
Plating: Nickel, Chrome on request.
Specification Table :
| Size (S) | Thread "C" Metric | Thread Length "D" | Cable Dia "A" Max. | Cable Dia "B" Max. | Armour Wire Dia. | Protrusion Length "F" | A/F | A/C | CAT NO. |
|---|---|---|---|---|---|---|---|---|---|
| G204 | 20 | 10.00 | 12.50 | 16.00 | 0.90-1.25 | 17.00 | 24.25 | 26.20 | ACG-204 |
| G206 | 20 | 10.00 | 15.00 | 20.00 | 0.9-1.25 | 17.50 | 26.20 | 26.20 | ACG-206 |
| G254 | 25 | 10.00 | 18.50 | 24.00 | 1.25-1.60 | 19.00 | 33.00 | 33.00 | ACG-254 |
| G256 | 25 | 10.00 | 20.50 | 27.00 | 1.25-1.60 | 20.25 | 35.00 | 39.20 | ACG-256 |
| G324 | 32 | 10.00 | 27.25 | 34.00 | 1.60-2.00 | 20.50 | 45.00 | 50.00 | ACG-324 |
| G326 | 32 | 10.00 | 27.25 | 34.00 | 1.60-2.00 | 20.50 | 45.00 | 60.00 | ACG-326 |
| G405 | 40 | 10.00 | 31.00 | 37.50 | 2.0-2.50 | 21.00 | 50.00 | 65.00 | ACG-405 |
| G503 | 50 | 15.00 | 34.50 | 41.00 | 2.00-2.50 | 22.00 | 52.00 | 75.00 | ACG-503 |
| G505 | 50 | 15.00 | 41.00 | 48.00 | 2.50 | 21.50 | 61.50 | 80.00 | ACG-505 |
| G636 | 63 | 15.00 | 44.50 | 54.00 | 2.50 | 24.25 | 65.00 | 85.00 | ACG-636 |
| G753 | 75 | 15.00 | 51.50 | 59.00 | 2.50-3.15 | 26.00 | 72.00 | 95.00 | ACG-753 |
| G755 | 75 | 15.00 | 56.75 | 65.00 | 2.50 | 26.00 | 80.00 | 100.00 | ACG-755 |
